Kurz gesagt: Ihr Plan braucht zwei Linien, nicht nur eine. Die äußere ist die Schneidelinie, die innere der Faltrahmen mit dem Heftrand links. Sind beide sauber angelegt, schneidet und faltet unsere Maschine Ihren Plan vollautomatisch - ohne Aufpreis. Fehlt eine der beiden, müssen wir von Hand nacharbeiten, und dafür fällt der Aufschlag „Manueller Formatbeschnitt" an.
Linie 1: die Schneidelinie
Die Schneidelinie liegt exakt auf der Kante Ihrer PDF und ist im Dokument sichtbar. An ihr wird der Plan auf sein Endformat geschnitten. Früher hat das jemand von Hand gemacht - heute liest unsere Maschine genau diese Linie ein, um Schnitt und Faltung automatisch zu steuern. Deshalb muss die Kante stimmen: Sie ist die Referenz für alles Weitere.
Linie 2: der Faltrahmen

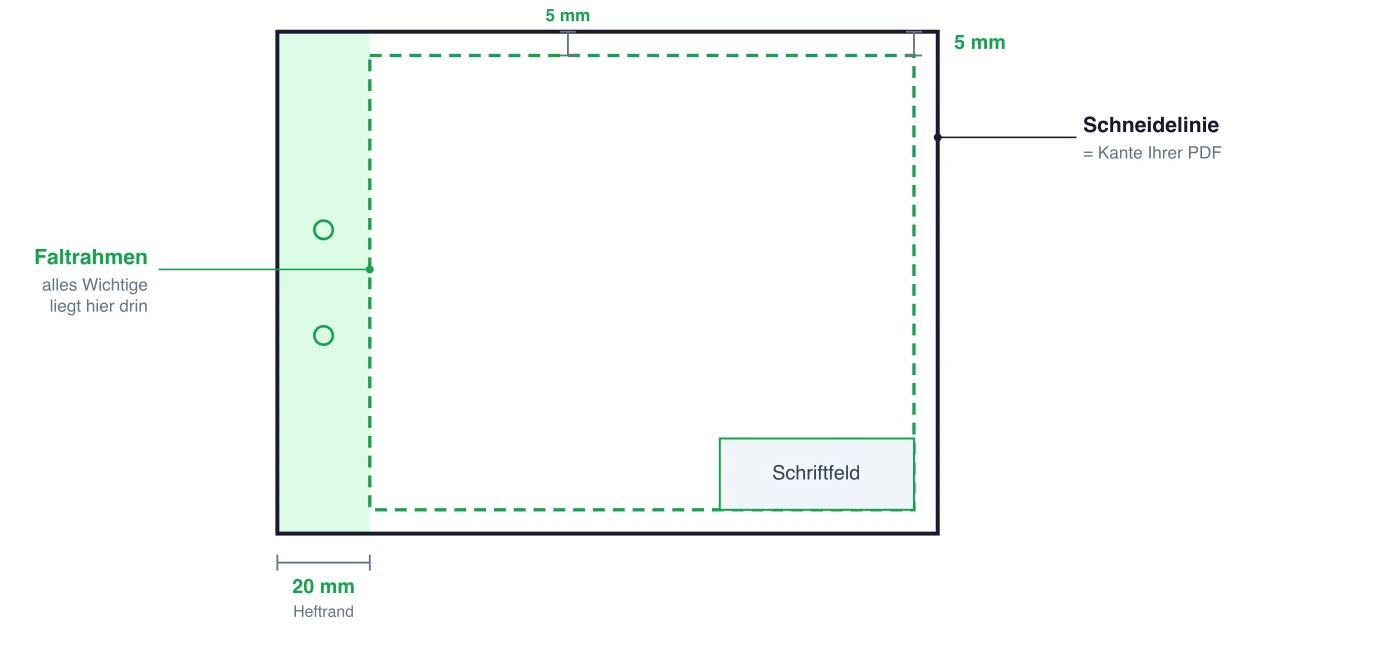

Der Faltrahmen ist ein zweites, etwas kleineres Rechteck innerhalb der Schneidelinie. Er markiert den sicheren Bereich - hier hinein gehören Ihre Zeichnung und das Schriftfeld.
Die Abstände sind nicht überall gleich:
- Oben, unten und rechts: 5 mm nach innen. Ein schmaler Rand, der beim Schneiden Toleranz gibt.
- Links: 20 mm Heftrand. Deutlich breiter, damit beim Lochen und Abheften nichts von Ihrer Zeichnung weggestanzt wird. Der Heftrand bleibt beim Falten stehen und wird gelocht.
Das Schriftfeld gehört nach unten rechts, innerhalb des Faltrahmens - so ist es nach dem Falten sofort lesbar.
Warum das den Aufschlag spart
Fehlt der Faltrahmen oder der Heftrand, weiß die Maschine nicht, wo der sichere Bereich endet und wie gefaltet werden soll. Dann müssen wir das Endformat von Hand ausmessen und jeden Plan einzeln beschneiden. Dieser Mehraufwand ist der Aufschlag „Manueller Formatbeschnitt" - gestaffelt nach Planfläche: bis A1 (bis 0,5 m²) 0,90 EUR, A0 (0,5 bis 1,0 m²) 1,50 EUR, Überformat (über 1,0 m²) 2,50 EUR pro Plan.
So legen Sie den Plan richtig an
- Legen Sie die Datei auf ein DIN-Fertigformat an (A0, A1, A2 …).
- Zeichnen Sie die Schneidelinie exakt auf die Blattkante.
- Setzen Sie den Faltrahmen: 5 mm Abstand oben, unten und rechts, 20 mm Heftrand links.
- Platzieren Sie das Schriftfeld unten rechts im Faltrahmen.
- Exportieren Sie das PDF exakt auf Endformat, ohne überstehende weiße Ränder.
Die Faltung selbst richtet sich nach DIN 824, der Zeichnungsvordruck nach DIN EN ISO 5457. Unsicher, ob Ihre Datei passt? Schicken Sie uns den Plan vorab - wir prüfen den Rahmen und melden uns, bevor produziert wird.
